Lastnosti izdelkov
Visoka prepustnost in nizka sila sile
Glavna prednost Permalloya 45 je v inherentnih magnetnih lastnostih njegove matrike iz niklja-železa. Optimizirana vsebnost niklja bistveno izboljša začetno prepustnost in največjo prepustnost zlitine, kar omogoča hitro magnetizacijo in razmagnetenje pod šibkimi magnetnimi polji z izjemno nizko histerezno izgubo. Tipična koercitivnost je tako nizka kot < 20 A/m, začetna prepustnost pa lahko doseže > 10.000. Deluje izjemno dobro v aplikacijah, ki vključujejo obdelavo šibkega signala in visoko-občutljive senzorje, zaradi česar je idealen material za doseganje magnetne zaščite in visoko-občutljivih magnetnih naprav.
Odlična zmogljivost magnetne zaščite
Permalloy 45 ima visoko prepustnost in nizko histerezno izgubo, ki učinkovito vodi in zapira zunanja magnetna polja skozi sebe, s čimer ščiti občutljive elektronske komponente pred motnjami zaradi blodečih magnetnih polj. Pri enosmernem toku in nizko{2}}frekvenčnih izmeničnih magnetnih poljih je njegov zaščitni učinek veliko boljši od učinka navadnega silicijevega jekla in feritnih materialov. Primeren je za vrhunska-polja, kot so natančni instrumenti, medicinska oprema in komunikacijski sistemi, ki zahtevajo natančen nadzor in zaščito pred šibkimi magnetnimi polji.
Dobra temperaturna stabilnost
Permalloy 45 kaže odlično stabilnost magnetne zmogljivosti v širokem temperaturnem območju od -50 stopinj do 200 stopinj, z veliko nižjimi stopnjami variacije prepustnosti in delovne točke v primerjavi z običajnimi mehkimi magnetnimi materiali. Njegova Curiejeva temperatura je približno 450 stopinj, kar mu omogoča, da ohranja dosledne magnetne lastnosti v širokem temperaturnem spektru. Zaradi tega je primeren za aplikacije, kot so avtomobilska elektronika, industrijski nadzor in letalstvo, kjer veljajo stroge zahteve glede temperaturne stabilnosti.
Dobre lastnosti obdelave in oblikovanja
Permalloy 45 ima odlične lastnosti za vročo in hladno obdelavo, kar mu omogoča kovanje, valjanje in vtiskovanje v obliko. Njegova duktilnost presega duktilnost večine krhkih mehkih feritnih magnetnih materialov, zaradi česar je primeren za izdelavo kompleksnih magnetnih ščitov, laminiranih jeder in natančno vtisnjenih delov. Žarjenje lahko optimizira magnetne lastnosti, odpravi napetosti pri obdelavi, obnovi prepustnost in zmanjša koercitivnost. Uporabni so običajni strojni postopki, kot so struženje, rezkanje, vrtanje in brušenje; priporočljiva je uporaba orodij za rezanje trdih kovin.
Tehnične specifikacije
Kemična sestava
|
Element |
Standardne zahteve |
Opombe |
|
Ni |
45.0 - 46.5% |
Osnovni elementi, ki znatno izboljšajo magnetno prepustnost in Curiejevo temperaturo |
|
Fe |
Preostala količina |
Matrični elementi, ki zagotavljajo visoko gostoto magnetnega pretoka in stroškovno-učinkovitost |
|
C |
Manj ali enako 0,02 % |
Strogo nadzorujte, da zagotovite magnetne lastnosti in čistost |
|
Mn |
Manj ali enako 0,50 % |
Strog nadzor za preprečevanje poslabšanja magnetnih lastnosti |
|
Si |
Manj ali enako 0,20 % |
Strogo nadzorujte, da zagotovite doslednost magnetnih lastnosti |
|
Kr |
Manj ali enako 0,10 % |
Strogo nadzorujte, da zagotovite prepustnost |
|
P |
Manj ali enako 0,015 % |
Elementi nečistoč |
|
S |
Manj ali enako 0,010 % |
Preprečite vročo krhkost |
Fizične lastnosti
|
Lastnina |
Vrednost/razpon |
Testni pogoji |
|
Gostota |
8,17 g/cm³ |
Sobna temperatura (20 stopinj) |
|
Curiejeva temperatura |
≈ 450 stopinj |
- |
|
Nasičena gostota magnetnega pretoka (Bs) |
≈ 1.6 T |
Sobna temperatura |
|
Prisilna sila (Hc) |
< 20 A/m |
Žarjeno stanje |
|
Začetna prepustnost (μi) |
> 10,000 |
Žarjeno stanje |
|
Največja prepustnost (μmax) |
≈ 150,000 |
Žarjeno stanje |
|
Upornost |
≈ 0.45 μΩ·m |
Sobna temperatura |
|
Koeficient toplotnega raztezanja (20-100 stopinj) |
10.5 × 10⁻⁶ /K |
- |
|
Modul elastičnosti (Youngov modul) |
205 GPa |
Sobna temperatura |
Mehanske lastnosti (stanje žarjenja, tipične vrednosti)
|
Lastnina |
Tipična vrednost |
Specifikacija |
|
Natezna trdnost |
Večji ali enak 450 MPa |
ASTM A753 |
|
Meja tečenja (0,2 % odmik) |
Večji ali enak 200 MPa |
ASTM A753 |
|
Raztezek |
Večji ali enak 25 % |
ASTM A753 |
|
Trdota |
≈ 85 HRB |
- |
Magnetne lastnosti (stanje žarjenja, tipične vrednosti)
|
Učinkovitost |
Številčna vrednost |
Preskusni pogoji |
|
Začetna prepustnost (μi) |
Večje ali enako 10.000 |
0,1 mT magnetno polje |
|
Največja prepustnost (μmax) |
≈ 150,000 |
Žarjeno stanje |
|
Prisilna sila (Hc) |
Manjši ali enak 20 A/m |
Žarjeno stanje |
|
Nasičena gostota magnetnega pretoka (Bs) |
Večji ali enak 1,55 T |
800 A/m magnetno polje |
|
Magnetni tok gostota (B) |
≈ 1.5 T |
Pod magnetnim poljem 2.000 A/m |
Zmogljivost pri visokih-temperaturah
Curiejeva temperatura Permalloya 45 je približno 450 stopinj. Spodaj so tipične referenčne vrednosti za spreminjanje magnetnih lastnosti s temperaturo:
|
Temperatura |
Nasičena gostota magnetnega pretoka (Bs) |
Opomba |
|
Sobna temperatura |
Večji ali enak 1,6 T |
- |
|
100 stopinj |
≈ 1.5 T |
Stopnja ohranjanja zmogljivosti > 93 % |
|
200 stopinj |
≈ 1.3 T |
Stopnja ohranjanja zmogljivosti > 81 % |
|
300 stopinj |
≈ 1.0 T |
Stopnja ohranjanja zmogljivosti > 62 % |
Antioksidativno delovanje:
Permalloy 45 exhibits good antioxidant properties within normal operating temperature ranges. For long-term exposure at high temperatures (>400 stopinj), je priporočljiva zaščita površinskega premaza.
Organizacijska stabilnost:
Z optimizacijo toplotne obdelave je mogoče natančno nadzorovati zrnato strukturo Permalloya 45, da se zagotovi doslednost magnetnih in mehanskih lastnosti. Temperatura in čas žarjenja neposredno vplivata na končne magnetne lastnosti in ju je treba strogo nadzorovati.
Veljavni mediji:
1. Konvencionalno atmosfersko okolje
2. Električni izolacijski mediji
3. Letalski kerozin, hidravlično olje
4. Visoko{1}}temperaturno plinsko okolje (manj kot ali enako 200 stopinj)
Opomba: Permalloy 45 je kovinska mehka magnetna zlitina in ni primerna za korozivna tekoča okolja, kot so močne kisline in močne alkalije. Pri dolgotrajni izpostavljenosti vlažnemu okolju se priporoča obdelava za preprečevanje rje.
Permalloy 45 je posebej zasnovan za magnetne aplikacije, ki zahtevajo visoko prepustnost, nizke izgube in visoko zanesljivost. Priporoča se za uporabo na naslednjih področjih:
Polja uporabe
-
Magnetni ščit: ohišja magnetnega ščita za precizne instrumente, ščit osciloskopov, magnetni ščit elektronskega mikroskopa, ščit komunikacijske opreme, ščit senzorjev.
-
Elektronika in komunikacije: avdio transformatorji, miniaturni induktorji, magnetni ojačevalniki, filtri, impulzni transformatorji, tokovni transformatorji, senzorji šibkega magnetnega polja.
-
Letalstvo: magnetni ščit za inercialno navigacijo, ščit letalske elektronike, magnetni ščit žiroskopa, magnetni ščit višinomera, ščit občutljivih komponent radarskega sistema.
-
Medicinska oprema: magnetna zaščita MRI, medicinski senzorji, sistemi za magnetno fokusiranje za elektronske mikroskope, magnetna zaščita za magnetoencefalografijo/magnetokardiografijo (MEG/MCG).
-
Avtomobilska industrija: Magnetna vezja elektromagnetnih ventilov v sistemih za vbrizgavanje goriva, senzorji položaja s spremenljivo reluktanco, senzorji ABS, elektronski senzorji pedala za plin.
-
Precizni instrumenti: elektromagnetne tehtnice, magnetometri, magnetna vezja spektrometrov, magnetna zaščita detektorjev delcev, magnetna zaščita kvantnih senzorjev.
-
Raziskave in meroslovje: standardni induktorji, merilniki pretoka, magnetni merilni instrumenti, natančni tokovni transformatorji, merilni sistemi s kvantnim Hallovim učinkom.
Dostava in prilagoditev
Ponujamo prilagodljive in zanesljive rešitve dobavne verige, da zagotovimo, da prejmete materiale Permalloy 45, ki popolnoma ustrezajo zahtevam vašega projekta.
|
obrazec |
 List/plošča
|
 Palica/Palica
|
 Cev / cev
|
 Tuljava trakov/ploč
|
 Žica/žična palica
|
|---|---|---|---|---|---|
|
Konvencionalni obseg |
Debelina: 0.5 - 100 mm |
Premer Φ6-500mm |
Zunanji premer Φ10-300mm |
Debelina: 0,05 – 3,0 mm |
Premer Φ0,1-10 mm |
|
Zmožnost prilagajanja |
Vroče-valjane ali hladno{1}}valjane plošče, ultra-tanke plošče (od 0,1 mm dalje), žigosani deli in rezanje-na-dolžino |
Kovane palice, vroče{0}}valjane palice, polirane palice in oblikovane palice |
Brezšivne cevi, varjene cevi, rezanje-po fiksni dolžini |
Natančni tračni materiali, tuljave za žigosanje, laminirane zareze, ne-standardna širina |
Natančna risba, posebna površinska obdelava |
Zakaj izbrati nas? - Zanesljiva inženirska tehnologija. Zanesljiva dostava.
Nismo samo dobavitelj, ampak zaupanja vreden partner za materiale na Kitajskem.
Vertikalno integrirana proizvodnja
Lasten 20.000㎡ obrat z 10+ avtomatiziranimi linijami (8,000+ ton/leto). Notranji-hišni center za orodja in izreze omogoča hitro prilagoditev in učinkovit nadzor nad stroški - brez pribitka posrednika.
Stroga kontrola kakovosti na vsaki stopnji
Popolna sledljivost na ključnih kontrolnih točkah QC v celotni proizvodnji. 100 % skladno s standardi ASTM/ASME, EN in GB. Poročila o preskusih materiala so na voljo z vsako pošiljko.

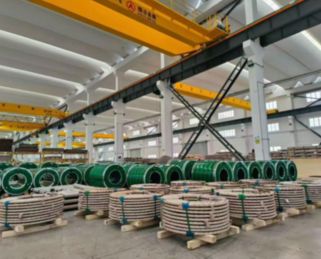

Zanesljiva dostava in embalaža za izvoz
10+ let izvažanja v Evropo, Severno Ameriko, jugovzhodno Azijo in Bližnji vzhod z vodoodporno in-zaščito proti rji, v kombinaciji s prilagodljivimi možnostmi pošiljanja zagotavlja varen in-pravočasen prihod.
Validacija vzorcev pred masovno proizvodnjo
Nudimo brezplačne vzorce za preverjanje kakovosti, kar vam omogoča, da naročite v velikem obsegu šele po odobritvi. Zagotavljamo doslednost od vzorca do množične proizvodnje z natančnimi meritvami dimenzij in pregledno proizvodnjo.
pogosta vprašanja
V: Katere so glavne prednosti Permalloya 45?
V: Kakšna toplotna obdelava je potrebna za Permalloy 45?
V: Kakšna je najvišja temperatura uporabe?
V: Kakšna je razlika med Permalloy 45 in Hiperco® 50?
