Lastnosti izdelkov
Visoka prepustnost in nizka sila sile
Glavna prednost Permalloya 50 je v inherentnih magnetnih lastnostih njegove matrike iz niklja-železa. Optimizirana vsebnost niklja bistveno izboljša začetno prepustnost in največjo prepustnost zlitine, kar omogoča hitro magnetizacijo in razmagnetenje pod šibkimi magnetnimi polji z izjemno nizko histerezno izgubo. Tipična koercitivnost je tako nizka kot < 16 A/m, začetna prepustnost pa lahko doseže > 12.000. Deluje izjemno dobro v aplikacijah, ki vključujejo obdelavo šibkega signala in visoko-občutljive senzorje, zaradi česar je idealen material za doseganje magnetne zaščite in visoko-občutljivih magnetnih naprav.
Odlična zmogljivost magnetne zaščite
Permalloy 50 ima visoko prepustnost in nizko histerezno izgubo, ki učinkovito vodi in zapira zunanja magnetna polja skozi sebe, s čimer ščiti občutljive elektronske komponente pred motnjami zaradi blodečih magnetnih polj. Pri enosmernem toku in nizko{2}}frekvenčnih izmeničnih magnetnih poljih je njegov zaščitni učinek veliko boljši od učinka navadnega silicijevega jekla in feritnih materialov. Primeren je za vrhunska-polja, kot so natančni instrumenti, medicinska oprema in komunikacijski sistemi, ki zahtevajo natančen nadzor in zaščito pred šibkimi magnetnimi polji.
Dobra temperaturna stabilnost
Permalloy 50 kaže odlično stabilnost magnetne zmogljivosti v širokem temperaturnem območju od -50 stopinj do 200 stopinj, z veliko nižjimi stopnjami variacije prepustnosti in delovne točke v primerjavi z običajnimi mehkimi magnetnimi materiali. Njegova Curiejeva temperatura je približno 480 stopinj, kar mu omogoča ohranjanje doslednih magnetnih lastnosti v širokem temperaturnem območju. Zaradi tega je primeren za aplikacije s strogimi zahtevami glede temperaturne stabilnosti, kot so avtomobilska elektronika, industrijski nadzor in letalstvo.
Odlične lastnosti obdelave in oblikovanja
Permalloy 50 ima dobre lastnosti za vročo in hladno obdelavo, kar mu omogoča kovanje, valjanje in vtiskovanje v obliko. Njegova duktilnost je boljša od večine krhkih mehkih feritnih magnetnih materialov, zaradi česar je primeren za izdelavo kompleksnih magnetnih ščitov, laminiranih jeder in natančno vtisnjenih delov. Žarjenje lahko optimizira magnetne lastnosti, odpravi napetosti pri obdelavi, obnovi prepustnost in zmanjša koercitivnost. Uporabni so običajni strojni postopki, kot so struženje, rezkanje, vrtanje in brušenje, priporočljiva so orodja iz karbidne trdine.
Tehnične specifikacije
Kemična sestava
|
Element |
Standardne zahteve |
Opombe |
|
Ni |
49.0 - 51.0% |
Osnovni elementi, ki znatno izboljšajo magnetno prepustnost in Curiejevo temperaturo |
|
Fe |
Preostala količina |
Matrični elementi, ki zagotavljajo visoko gostoto magnetnega pretoka in stroškovno-učinkovitost |
|
C |
Manj ali enako 0,02 % |
Strogo nadzorujte, da zagotovite magnetne lastnosti in čistost |
|
Mn |
Manj ali enako 0,50 % |
Strog nadzor za preprečevanje poslabšanja magnetnih lastnosti |
|
Si |
Manj ali enako 0,20 % |
Strogo nadzorujte, da zagotovite doslednost magnetnih lastnosti |
|
Kr |
Manj ali enako 0,10 % |
Strogo nadzorujte, da zagotovite prepustnost |
|
P |
Manj ali enako 0,015 % |
Elementi nečistoč |
|
S |
Manj ali enako 0,010 % |
Preprečite vročo krhkost |
Fizične lastnosti
|
Lastnina |
Vrednost/razpon |
Testni pogoji |
|
Gostota |
8,17 g/cm³ |
Sobna temperatura (20 stopinj) |
|
Curiejeva temperatura |
≈ 480 stopinj |
- |
|
Nasičena gostota magnetnega pretoka (Bs) |
≈ 1.6 T |
Sobna temperatura |
|
Prisilna sila (Hc) |
< 16 A/m |
Žarjeno stanje |
|
Začetna prepustnost (μi) |
> 12,000 |
Žarjeno stanje |
|
Največja prepustnost (μmax) |
≈ 180,000 |
Žarjeno stanje |
|
Upornost |
≈ 0.45 μΩ·m |
Sobna temperatura |
|
Koeficient toplotnega raztezanja (20-100 stopinj) |
10.5 × 10⁻⁶ /K |
- |
|
Modul elastičnosti (Youngov modul) |
205 GPa |
Sobna temperatura |
Mehanske lastnosti (stanje žarjenja, tipične vrednosti)
|
Lastnina |
Tipična vrednost |
Specifikacija |
|
Natezna trdnost |
Večji ali enak 450 MPa |
ASTM A753 |
|
Meja tečenja (0,2 % odmik) |
Večji ali enak 200 MPa |
ASTM A753 |
|
Raztezek |
Večji ali enak 25 % |
ASTM A753 |
|
Trdota |
≈ 85 HRB |
- |
Fizične lastnosti
|
Lastnina |
Vrednost/razpon |
Testni pogoji |
|
Gostota |
8,17 g/cm³ |
Sobna temperatura (20 stopinj) |
|
Curiejeva temperatura |
≈ 480 stopinj |
- |
|
Nasičena gostota magnetnega pretoka (Bs) |
≈ 1.6 T |
Sobna temperatura |
|
Prisilna sila (Hc) |
< 16 A/m |
Žarjeno stanje |
|
Začetna prepustnost (μi) |
> 12,000 |
Žarjeno stanje |
|
Največja prepustnost (μmax) |
≈ 180,000 |
Žarjeno stanje |
|
Upornost |
≈ 0.45 μΩ·m |
Sobna temperatura |
|
Koeficient toplotnega raztezanja (20-100 stopinj) |
10.5 × 10⁻⁶ /K |
- |
|
Modul elastičnosti (Youngov modul) |
205 GPa |
Sobna temperatura |
Magnetne lastnosti (stanje žarjenja, tipične vrednosti)
|
Učinkovitost |
Številčna vrednost |
Preskusni pogoji |
|
Začetna prepustnost (μi) |
Večje ali enako 12.000 |
0,1 mT magnetno polje |
|
Največja prepustnost (μmax) |
≈ 180,000 |
Žarjeno stanje |
|
Prisilna sila (Hc) |
Manjši ali enak 16 A/m |
Žarjeno stanje |
|
Nasičena gostota magnetnega pretoka (Bs) |
Večji ali enak 1,55 T |
800 A/m magnetno polje |
|
Intenzivnost magnetne indukcije (B) |
≈ 1.5 T |
Pod magnetnim poljem 2000 A/m |
Zmogljivost pri visokih-temperaturah
Curiejeva temperatura Permalloya 50 je približno 480 stopinj. Spodaj so tipične referenčne vrednosti za spreminjanje magnetnih lastnosti s temperaturo:
|
Temperatura |
Nasičena gostota magnetnega pretoka (Bs) |
Opomba |
|
Sobna temperatura |
Večji ali enak 1,6 T |
- |
|
100 stopinj |
≈ 1.5 T |
Stopnja ohranjanja zmogljivosti > 93 % |
|
200 stopinj |
≈ 1.3 T |
Stopnja ohranjanja zmogljivosti > 81 % |
|
300 stopinj |
≈ 1.0 T |
Stopnja ohranjanja zmogljivosti > 62 % |
Antioksidativno delovanje:
Permalloy 50 exhibits good antioxidant properties within normal operating temperature ranges. For long-term exposure at high temperatures (>400 stopinj), je priporočljiva zaščita površinskega premaza.
Organizacijska stabilnost:
Z optimizacijo toplotne obdelave je mogoče natančno nadzorovati zrnato strukturo Permalloya 50, da se zagotovi doslednost magnetnih in mehanskih lastnosti. Temperatura in čas žarjenja neposredno vplivata na končne magnetne lastnosti in ju je treba strogo nadzorovati.
Veljavni mediji:
1. Konvencionalno atmosfersko okolje
2. Električni izolacijski mediji
3. Letalski kerozin, hidravlično olje
4. Visoko{1}}temperaturno plinsko okolje (manj kot ali enako 200 stopinj)
Opomba: Permalloy 50 je kovinska mehka magnetna zlitina in ni primerna za korozivna tekoča okolja, kot so močne kisline in močne alkalije. Pri dolgotrajni izpostavljenosti vlažnemu okolju se priporoča obdelava za preprečevanje rje.
Permalloy 50 je zasnovan za magnetne aplikacije, ki zahtevajo visoko prepustnost, nizke izgube in visoko zanesljivost. Priporoča se za uporabo na naslednjih področjih:
Polja uporabe
-
Magnetna zaščita: ohišja za magnetno zaščito za precizne instrumente, zaščita za osciloskope, magnetna zaščita za elektronske mikroskope, zaščita za komunikacijsko opremo in zaščita senzorjev.
-
Elektronika in telekomunikacije: avdio transformatorji, miniaturni induktorji, magnetni ojačevalniki, filtri, impulzni transformatorji, tokovni transformatorji in senzorji šibkega magnetnega polja.
-
Letalstvo: magnetna zaščita inercialne navigacije, zaščita letalske opreme, magnetna zaščita žiroskopa, magnetna zaščita višinomera in zaščita občutljivih komponent radarskega sistema.
-
Medicinska oprema: magnetna zaščita MRI, medicinski senzorji, sistemi za magnetno fokusiranje za elektronske mikroskope in magnetna zaščita za magnetoencefalografijo/magnetokardiografijo (MEG/MCG).
-
Avtomobilska industrija: Magnetna vezja za solenoide sistema za vbrizgavanje goriva, senzorje položaja magnetnega upora, senzorje ABS in elektronske senzorje pedala za plin.
-
Precizni instrumenti: elektromagnetne tehtnice, magnetometri, magnetna vezja za spektrometre, magnetna zaščita za detektorje delcev in magnetna zaščita za kvantne senzorje.
-
Raziskave in meroslovje: standardni induktorji, merilniki pretoka, magnetni merilni instrumenti, natančni tokovni transformatorji in merilni sistemi s kvantnim Hallovim učinkom.
Dostava in prilagoditev
Ponujamo prilagodljive in zanesljive rešitve dobavne verige, da zagotovimo, da prejmete materiale Permalloy 50, ki popolnoma ustrezajo zahtevam vašega projekta.
|
obrazec |

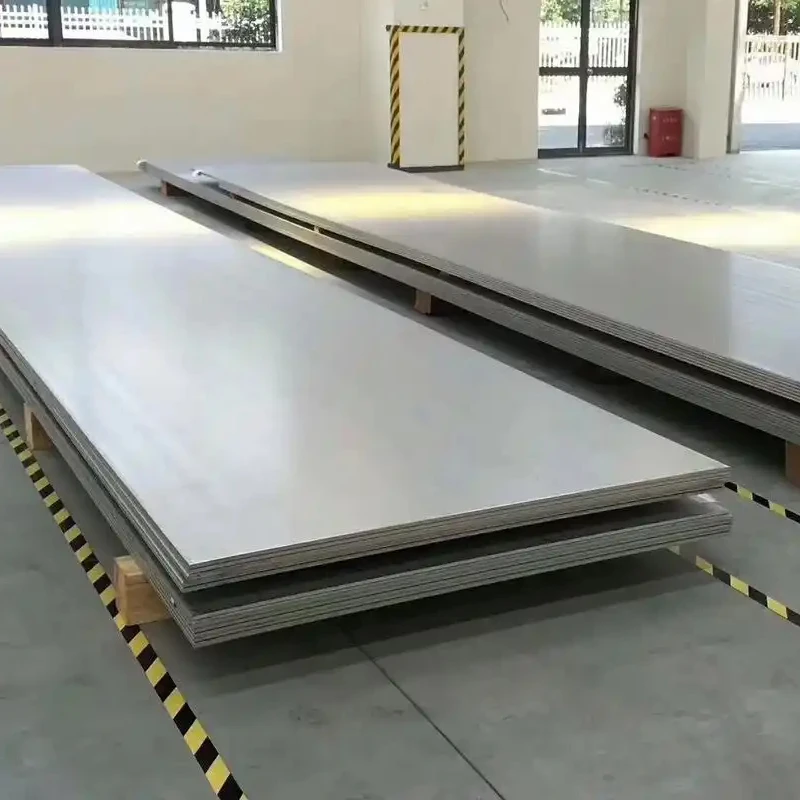

 List/plošča
|

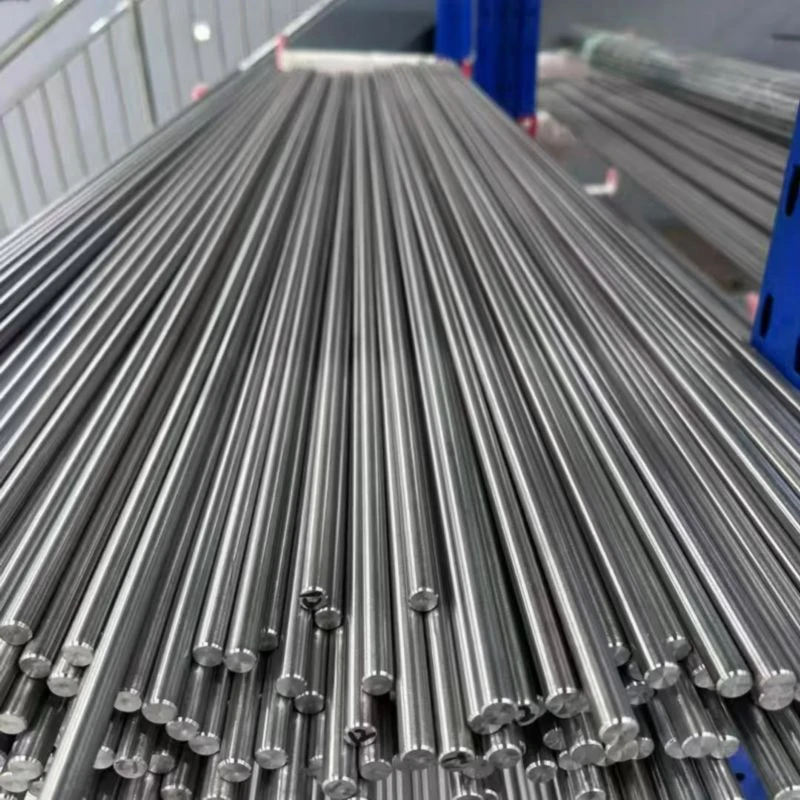

 Palica/Palica
|

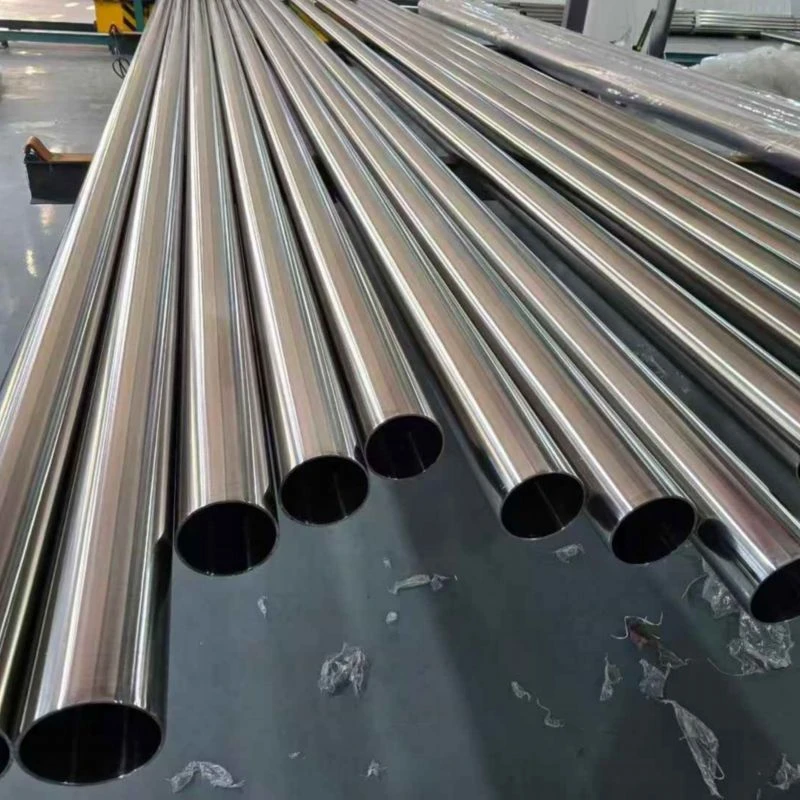

 Cev / cev
|

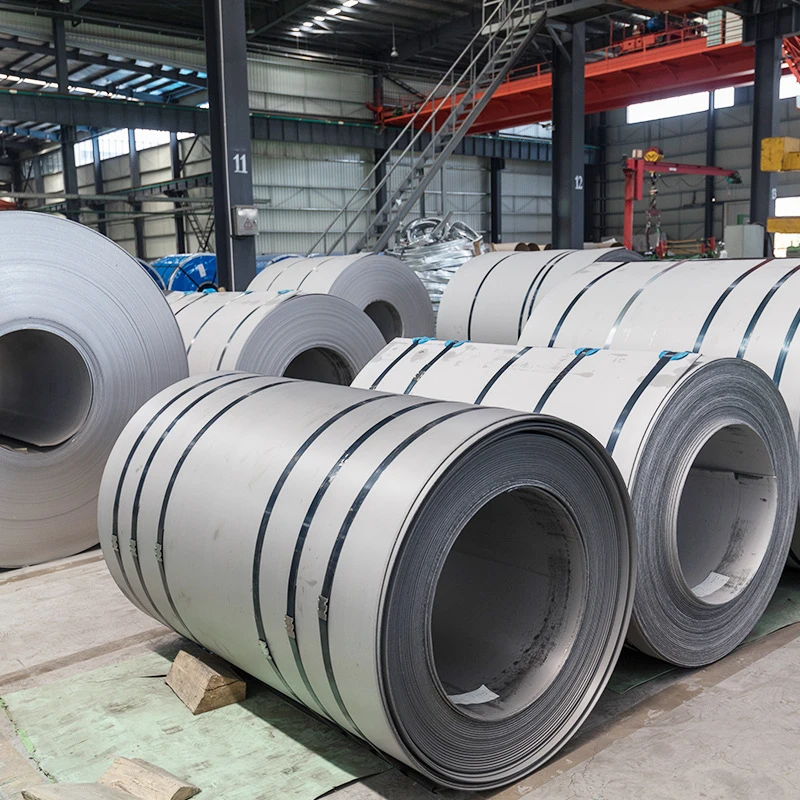

 Tuljava trakov/ploč
|

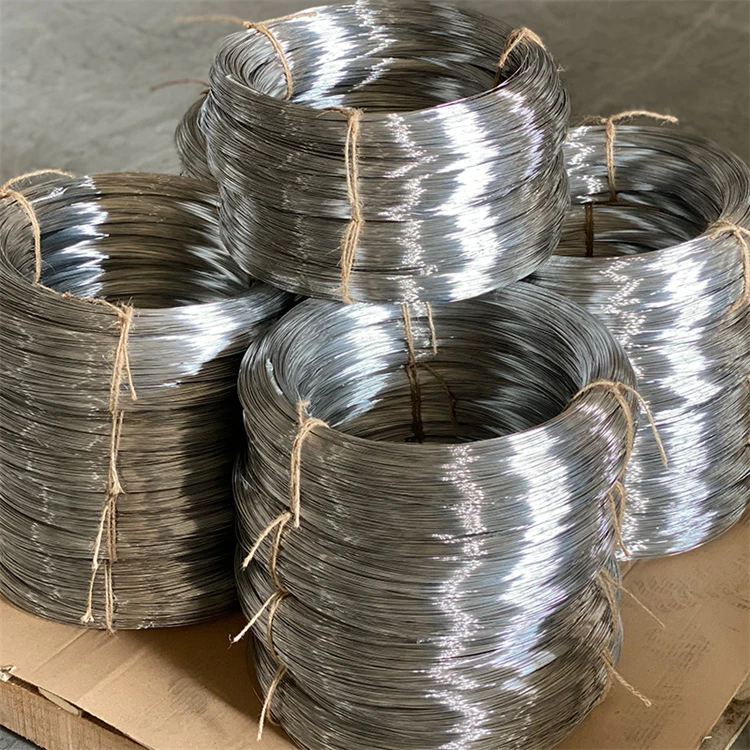

 Žica/žična palica
|
|---|---|---|---|---|---|
|
Konvencionalni obseg |
Debelina: 0.5 - 100 mm |
Premer Φ6-500mm |
Zunanji premer Φ10-300mm |
Debelina: 0,05 – 3,0 mm |
Premer Φ0,1-10 mm |
|
Zmožnost prilagajanja |
Vroče-valjane ali hladno{1}}valjane plošče, ultra-tanke plošče (od 0,1 mm dalje), žigosani deli in rezanje-na-dolžino |
Kovane palice, vroče{0}}valjane palice, polirane palice in oblikovane palice |
Brezšivne cevi, varjene cevi, rezanje-po fiksni dolžini |
Natančni tračni materiali, tuljave za žigosanje, laminirane zareze, ne-standardna širina |
Natančna risba, posebna površinska obdelava |
Zakaj izbrati nas? - Zanesljiva inženirska tehnologija. Zanesljiva dostava.
Nismo samo dobavitelj, ampak zaupanja vreden partner za materiale na Kitajskem.

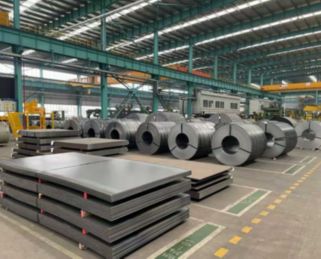

Vertikalno integrirana proizvodnja
Lasten 20.000㎡ obrat z 10+ avtomatiziranimi linijami (8,000+ ton/leto). Notranji-hišni center za orodja in izreze omogoča hitro prilagoditev in učinkovit nadzor nad stroški - brez pribitka posrednika.

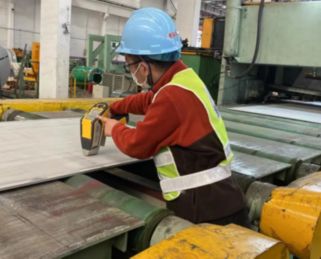

Stroga kontrola kakovosti na vsaki stopnji
Popolna sledljivost na ključnih kontrolnih točkah QC v celotni proizvodnji. 100 % skladno s standardi ASTM/ASME, EN in GB. Poročila o preskusih materiala so na voljo z vsako pošiljko.

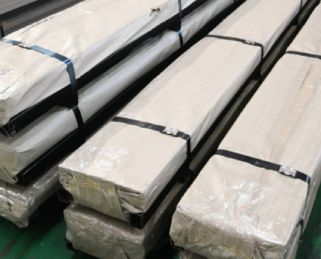

Zanesljiva dostava in embalaža za izvoz
10+ let izvažanja v Evropo, Severno Ameriko, jugovzhodno Azijo in Bližnji vzhod z vodoodporno in-zaščito proti rji, v kombinaciji s prilagodljivimi možnostmi pošiljanja zagotavlja varen in-pravočasen prihod.
Validacija vzorcev pred masovno proizvodnjo
Nudimo brezplačne vzorce za preverjanje kakovosti, kar vam omogoča, da naročite v velikem obsegu šele po odobritvi. Zagotavljamo doslednost od vzorca do množične proizvodnje z natančnimi meritvami dimenzij in pregledno proizvodnjo.
pogosta vprašanja
V: Katere so glavne prednosti Permalloya 50?
V: Kakšna toplotna obdelava je potrebna za Permalloy 50?
V: Kakšna je najvišja delovna temperatura?
V: Kakšna je razlika med Permalloy 50 in Hiperco® 50?
